詳細內容：
產品介紹：

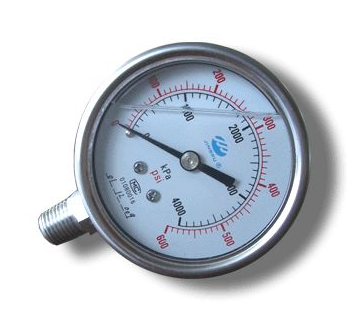

耐振壓力表主要用于冶金、電力、石油、化工、輕工、機械等工業部門的壓力檢測。壓力表依靠內部充灌甘油和配套緩沖裝置等措施。具有良好的耐振性能。適用于被測介質的壓力有強烈脈沖變化或壓力沖擊和在工藝中經常突然卸何的場合，以及環境振動較大的場所。儀表能測氣體、液體脈動壓力的平均值。以克服介質強烈脈沖及環境振動對儀表帶來的損害，確保讀數的準確性。
不銹鋼耐振壓力表的外殼用不銹鋼材料制成（簡稱半鋼），可在有腐蝕性、振動較大的惡劣環境中使用。
|
|
|
|
|
|
|
技術參數
|
|
型號
|
結構形式
|
精度%
|
測量上限MPa
|
|
YN-40/YN-40Z
YN-50/YN-50Z/YN-50ZT
YN-60/YN-60T/YN-60Z/YN-60ZT
YN-75/YN-75ZT
|
徑向
軸向帶邊
|
2.5
|
0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5；
0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；100;160;-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4
|
|
YN-100/YN-100T/YN-100Z/YN-100ZT
YN-150/YN-150Z/YN-150ZT
|
徑向
軸向帶邊
|
1.6
|
0-0.06;0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5；
0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；100;160;250;-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4
|
|
|
1. 使用環境溫度：-5～55℃（表殼內充甘油）； 2. 抗工作環境振動：V,H,4
-25～55℃（表殼內充硅油）。
|
|
|
|

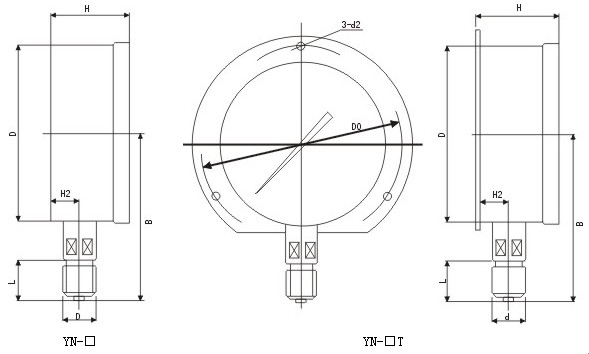

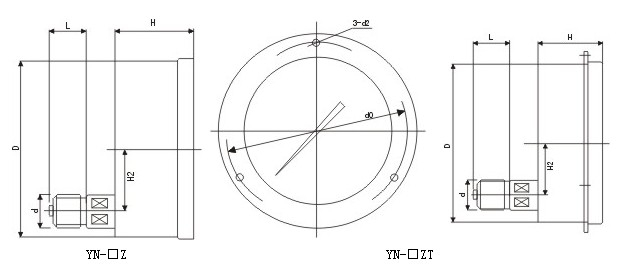

型號
|
D
|
d
|
L
|
d0
|
B
|
H
|
d2
|
H1
|
H2
|
|
YN-60
|
φ60
|
M14×1.5
|
14
|
|
55
|
32
|
|
|
13
|
|
YN-60ZT
|
76
|
65
|
32
|
4.5
|
27
|
0
|
|
YN-60B
|
|
55
|
32
|
|
|
13
|
|
YN-63B
|
76
|
65
|
32
|
4.5
|
27
|
0
|
|
YN-100
|
φ100
|
M20×1.5
|
20
|
|
90
|
44
|
|
|
18
|
|
YN-100ZT
|
118
|
90
|
44
|
5.5
|
27
|
30
|
|
YN-100B
|
|
90
|
44
|
|
|
18
|
|
YN-103B
|
118
|
90
|
44
|
5.5
|
27
|
30
|
|
YN-150
|
φ150
|
M20×1.5
|
20
|
|
120
|
44
|
|
|
18
|
|
YN-150ZT
|
165
|
95
|
44
|
5.5
|
27
|
55
|
|
YN-150B
|
|
120
|
44
|
|
|
18
|
|
YN-153B
|
165
|
95
|
44
|
5.5
|
27
|
55
|
|
|
產品介紹：
我們公司的YN系列普通耐震壓力表是為適應環境震動而設計的：同時對被測介質的脈動有明顯的緩沖效果。通過向表內充油，對儀表內部零部件起到潤滑作用，延長了儀表的使用壽命。其獨特的內部結構設計達到了良好的密封性能，使儀表更具可靠性。除普通造型耐振壓力表外，本廠還防腐型耐振壓力表，隔膜法蘭耐振壓力表。
主要技術指標
l、精度等級：1．6級 ;2.5級
2、測量范圍： （Mpa）
0-0.1 0-0.16 0-0.25 0-0.4
0-0.6 0-l 0-1.6 0-2.5
0-4 0-6 0-10 0-16
0-25 0-40 0-60
-0.1-0.3 -0.1-0.5 -0.1-0.9 -0.1-2.4
（特殊規格，請在訂貨時注明）
|
|
3、儀表公稱直公徑：Φ40mm；Φ50mm；Φ60mm； Φl00mm；Φ150mm
4 、隔膜連接體內部填充工作液（1）甘油（2）硅油（3）根據用戶需求填充。
5、工作條件： （1）環境溫度：—25—55℃
（2）工作壓力：靜負荷：用至測量上限值的3／4
交變負荷：用至測量上限值的2／3
短時壓力：用至測量上限值
6、連接尺寸： （1）螺紋連接：M20X1．5
（G3／8"，G1／2"，NPTl／2；
（2）法蘭連接：
l、機械工業部標準JB81-59《平焊鋼法蘭》
2、化學工業部標準HG5019-58《耐酸平焊鋼法蘭》
3、可根據用戶特殊需要
|
|
|
|
|

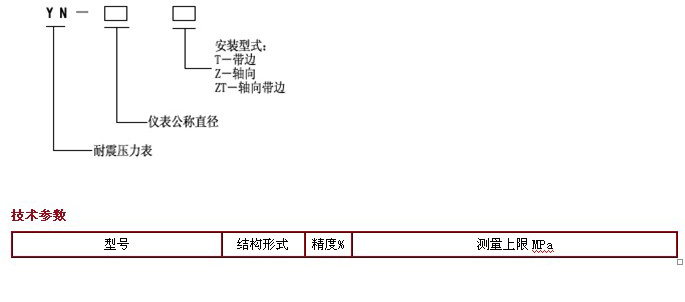

型號命名
|
|
|
|
型號
|
結構形式
|
精度%
|
測量上限MPa
|
|
YN-40/YN-40Z
YN-50/YN-50Z/YN-50ZT
YN-60/YN-60T/YN-60Z/YN-60ZT
|
徑向
軸向帶邊
|
2.5
|
0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5；
0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4
|
|
YN-100/YN-100T/YN-100Z/YN-100ZT
YN-150/YN-150Z/YN-150ZT
|
徑向
軸向帶邊
|
1.6
|
0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5；
0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4
|
|
