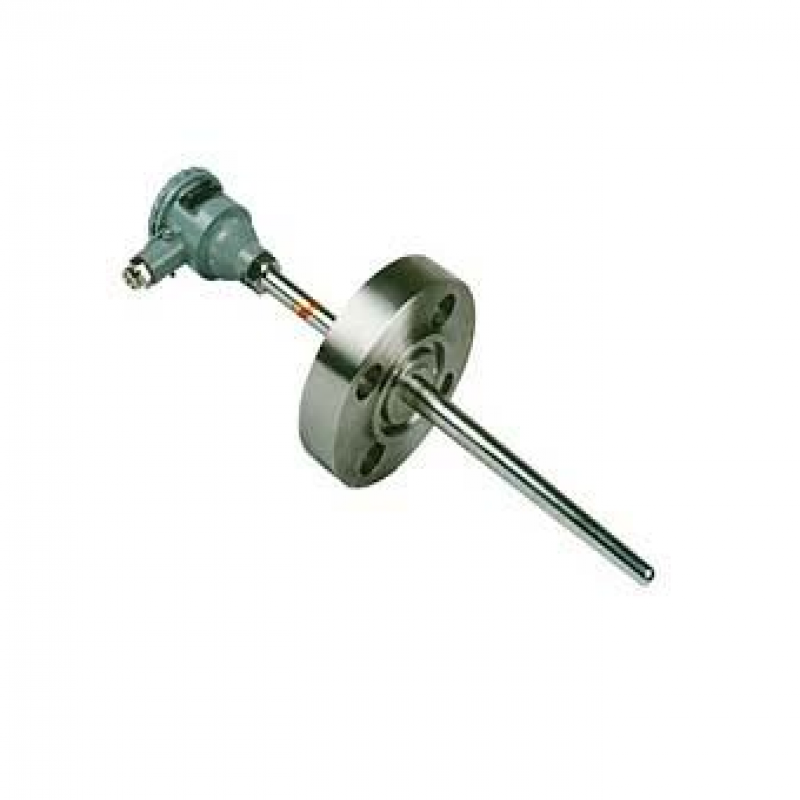

1、應用

       適合于石油、化工等過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。



2、主要技術參數

    電氣出口：M20x1．5,NPT1/2

    連接尺寸：M20x1．5, NPT1/2

    防護等級：IP65

    隔爆等級：d‖BT4, d‖CT5

    公稱壓力：15-40MPa



3、型號及規格



型  號	分 度 號	測溫范圍℃	熱響應時間	保護管材料	規格 Lxl
WRNG-430 WRN2G-430	K	0-800	＜180S	1Cr18Ni9Ti	380x150 430x200 480x250 530x300 580x350 630x400 680x450
WREG-430 WRE2G-430	E	0-600
WRNG-440 WRN2G-440	K	0-800
WREG-440 WRE2G-440	E	0-600



(1) 熱電偶I級按協議訂貨；

(2) 保護管其余材質按協議訂貨；

(3) 型號430為防水式，型號440為隔爆式。



4、保護管材質及選用



材   質	使 用 溫 度℃	特 點 及 用 途
1Cr18Ni9Ti	-200—800	具有高溫耐蝕性，通常為一般耐熱鋼使用
304	-200—800	低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用
316	-200—750	低碳含量，具有良好耐晶間通常作為耐熱鋼使用
316L	-200—750	超低碳含量，具有良好耐晶間腐蝕性，通常作為耐熱鋼使用
310S	-200—1000	具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用
GH3030	0—1100	鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用

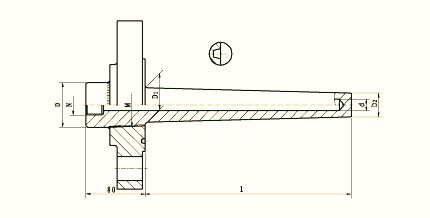

5、套管形式選擇

     法蘭可選擇900（PN15）—2500LB（PN40）RJ等不同形式。





代 號	N	M	D	d	D1	D2
A	M20x1．5(NPT1/2)	NPT1″	Φ34	Φ9	Φ23	Φ18
B		NPT11/4″	Φ45	Φ9	Φ28	Φ23
